五軸聯動加工中心作為高端制造的核心裝備，其旋轉軸（A/C軸）的精度直接影響復雜曲面加工質量。傳統檢測方法因光路遮擋、讀數困難等問題難以實現全行程測量，而激光干涉儀憑借其高精度、抗干擾能力強的特性，成為旋轉軸精度檢測的首選工具。本文結合行業實踐，系統闡述激光干涉儀在五軸機床旋轉軸檢測中的應用方法。
五軸機床的A軸（擺軸）通常在±90°范圍內擺動，C軸（轉臺）實現360°回轉。傳統檢測方案中，當A軸擺動至+30°至+90°區間時，工作臺會遮擋測量光路，導致檢測中斷。而激光干涉儀通過雙頻穩頻技術（波長穩定性達±0.05ppm）和抗干擾設計，可有效克服車間環境中的振動、溫度波動等因素，實現全行程連續測量。例如，德國HERMLE五軸加工中心采用ML10型激光干涉儀配合0.5″雙軸自準直儀，成功完成A軸-90°至+90°全行程檢測，定位精度從8.7″提升至4.2″。
針對A軸檢測，需設計可轉角反射鏡光路：將反射鏡通過磁性表座固定于主軸，自準直儀安裝于激光干涉儀三腳架，通過90°轉向光路避開工作臺遮擋。以正24面棱體為角度基準，激光干涉儀同時作為自準直儀的快速找像工具。不同機型需定制特制夾具，例如哈默五軸機床需將夾具偏心量控制在0.02mm以內，確保棱體安裝精度。
采用“三步對光法”實現高效調整：
粗調：卷尺測量激光干涉儀出光孔與自準直儀物鏡中心距離（約130mm），降低三腳架高度使物鏡中心對準原出光孔位置；
精調：微動自準直儀尋找通過反射鏡和棱體反射的“飛機像”，調整激光頭俯仰/左右位置使反射光入射；
優化：通過激光三腳架升降和平移，使視場內反射像亮度最大，完成光路對準。
此方法將傳統數小時的調整時間縮短至30分鐘內。
以15°為間隔，從-90°至+90°往返測量5次，記錄定位誤差、重復精度等參數。依據VDI/DGQ3441標準評定結果后，通過控制系統PLC輸入補償值。例如，西門子840D系統需修改A軸補償文件（a-chse），F(xiàn)anuc系統則通過參數3620-3623調整螺距誤差。補償后A軸重復精度可從1.5″優化至1.2″。
五軸聯動精度需驗證旋轉軸與主軸的軸線交點誤差。對于雙轉臺結構，可通過銑削豎直面并測量180°位置差異計算偏心量；對于擺頭結構，則通過銑削水平面并測量±90°位置高度差確定軸線交點。實測數據顯示，某雙擺頭機床經激光干涉儀檢測后，B軸與主軸偏心量從0.12mm修正至0.03mm，顯著提升加工球形面的圓度誤差。

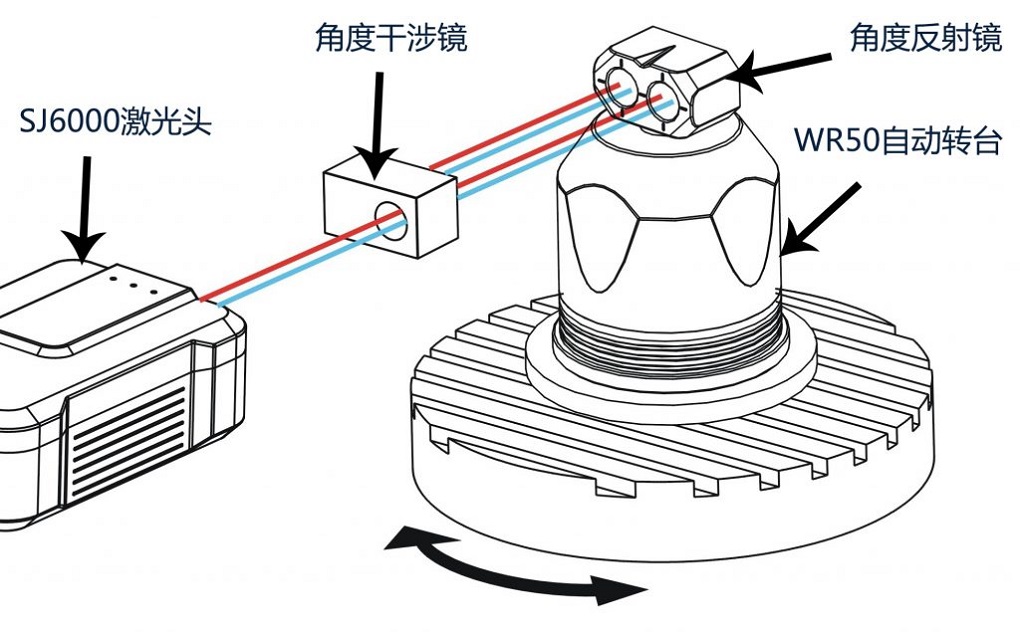

雷尼紹SJ6000激光干涉儀已實現角度測量精度±1″、分辨力0.1″，配合無線藍牙傳輸模塊，可實時監控旋轉軸動態誤差。未來，隨著AI算法與激光干涉儀的深度融合，五軸機床的精度補償將向智能化、實時化方向發展，為航空葉片、醫療器械等精密制造提供更可靠的保障。
激光干涉儀不僅是五軸機床精度檢測的“標尺”，更是推動高端裝備向納米級精度邁進的核心技術。通過標準化檢測流程與個性化補償方案，企業可顯著提升機床加工穩定性，為全球制造業轉型升級注入強勁動力。
